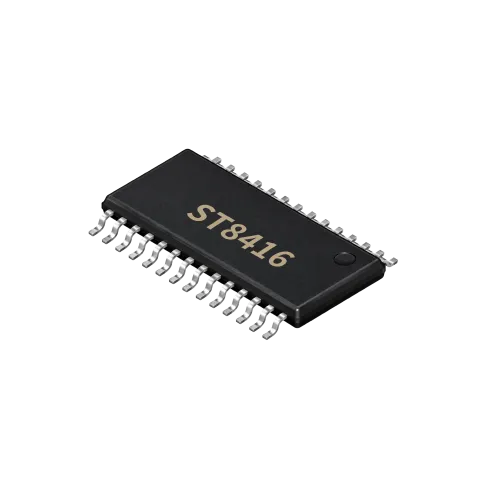

ST8416 192kHz 8路输入数字音频接收芯片（S/PDIF+AES3）

Name: ST8416 192kHz 8路输入数字音频接收芯片（S/PDIF+AES3）
Brand: 燊塔科技
SKU: ST8416

ST8416

ST8416 是一款数字音频信号 CMOS 单片接收解码芯片，具有 8:2 S/PDIF 输入多路选择，兼容 IEC60958、S/PDIF、EIAJ CP1201 和 AES3 音频接口，采样频率范围 32kHz~192kHz。芯片内部集成锁相环，可从 AES3 数据流中恢复出干净的时钟信号，RMCK 输出时钟抖动典型值仅 200ps RMS；集成串行数字音频输出接口，通用输出格式支持左对齐/右对齐/I²S 等多种位宽与可编程时钟极性，并支持 AES3 直接输出格式（V/U/C 位可读取）。芯片支持软件模式（SPI 与 I²C）与硬件模式（纯引脚配置），VL 逻辑接口电源兼容 +3.3V/+5.0V，通道状态数据存储于片上寄存器并可经引脚读取，支持差分输入与压缩音频流自动检测、CD Q 子码解码。采用 TSSOP28 封装，工作温度 -40~+85℃，广泛应用于 A/V 接收器、CD-R/DVD、多媒体音响、数字混频、机顶盒及汽车音频系统。

在线咨询

参数规格

Max Sample Rate32kHz ~ 192kHz（192kHz 采样率上限）

Protocols (S/PDIF+AES3)兼容 IEC60958、S/PDIF、EIAJ CP1201、AES3（S/PDIF+AES3 完整支持）

Input Channels8:2 S/PDIF 输入多路选择（8路输入RXP[7:0]选择2路），硬件模式下可切换 AES/SPDIF 输入；支持差分输入

Recovered Clock JitterRMCK 输出时钟抖动典型 200 ps RMS

5V Support (VL)支持：VL 逻辑接口电源 +3.3V 或 +5.0V

Control Interface软件模式支撑 SPI™ 与 I²C；硬件模式（纯硬件引脚配置）

Output Format串行数字音频输出，通用输出格式支持左对齐/右对齐/I²S 等（多位宽、位时钟/左右时钟极性可编程）；支持 AES3 直接输出格式（可读取 V/U/C 位）

PackageTSSOP28

Temp. Range-40℃ ~ +85℃

产品详情

产品简介

ST8416 是一款数字音频信号的 CMOS 单片接收解码电路，具有八选一输入多路选择，支持 IEC60958、S/PDIF、EIAJ CP1201 和 AES3 音频接口，采样频率覆盖 32kHz 至 192kHz。芯片集成串行数字音频输出接口，支持软件模式与硬件模式两种配置方式；通道状态数据存储在片上寄存器中以便读取，3 个 GPO 可编程输出管脚可设置为不同输出状态。内部集成锁相环（PLL）可以从 AES3 数据流中恢复出干净的时钟信号，RMCK 输出时钟抖动典型值仅 200ps RMS，保证高保真音频链路所需的时钟纯净度。芯片支持差分输入，可自动检测压缩音频数据流并解码 CD Q 子码，VL 逻辑接口电源兼容 +3.3V 与 +5.0V 系统。ST8416 采用 TSSOP28 封装，工作温度范围 -40~+85℃，为专业与消费数字音频设备提供完整的 S/PDIF/AES3 接收解码方案。
