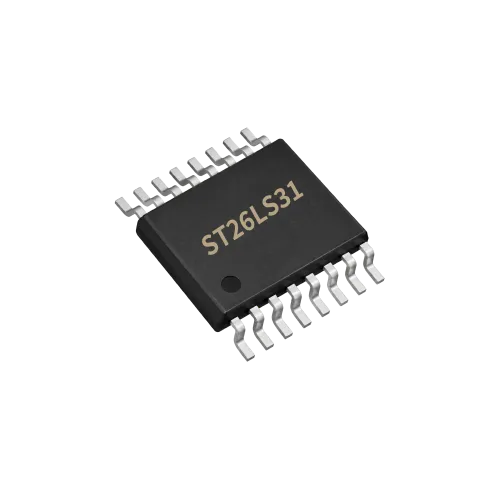

ST26LS31 32MHz 3.3V/5V 低功耗四通道差分线路驱动芯片
参数规格
Features低功耗四通道差分线路驱动器；3.3V/5V供电；±15kV ESD(HBM)；最大传输速率32MHz；输出驱动±30mA；TTL兼容；互补输出；断电高阻抗
StandardANSI TIA/EIA-422-B、ITU V.11
VDD3.3V 或 5V
ICC关断输出 120µA
PackageSOP-16 / TSSOP-16
Max. Points-
Range Of Temp.-40 ~ +125℃
产品详情
产品简介
ST26LS31 是一款低功耗四通道差分线路驱动芯片，支持 3.3V 或 5V 单电源供电，满足 ANSI TIA/EIA-422-B 和 ITU V.11 协议要求。芯片最大传输速率达 32MHz，输出驱动能力 ±30mA，总线 ESD（HBM）高达 ±15kV，兼容 TTL 电平并提供互补差分输出；高电流能力的三态输出可驱动平衡双绞线或并行传输线，断电模式下输出处于高阻抗状态。芯片集成高电平有效的 G 与低电平有效的 GN 使能输入，可同时控制四路驱动器，实现精确的设备控制。ST26LS31 提供 SOP-16 与 TSSOP-16 两种封装，工作温度范围 -40~+125℃，为马达编码、传感器数据传输及工业总线控制等单向数据通信与传输应用提供可靠的 RS-422 接口解决方案。
产品特性
- 满足 ANSI TIA/EIA-422-B 和 ITU V.11 协议要求
- 总线 ESD（HBM）：±15kV
- 最大传输速率：32MHz，传输延时 8ns
- 输出驱动：±30mA，5V 供电时 100Ω 负载差分输出电压 2.6V
- 3.3V 或 5V 单电源供电，兼容 TTL 电平
- 互补输出，断电时输出高阻抗
- 使能输入控制输出状态（G 高电平有效，GN 低电平有效）
- 关断输出静态电流 120µA
- SOP-16 / TSSOP-16 封装
典型应用
- 马达编码
- 压力和温度传感器数据传输
- 军用和航空图像数据传输
- Modbus 总线控制器
