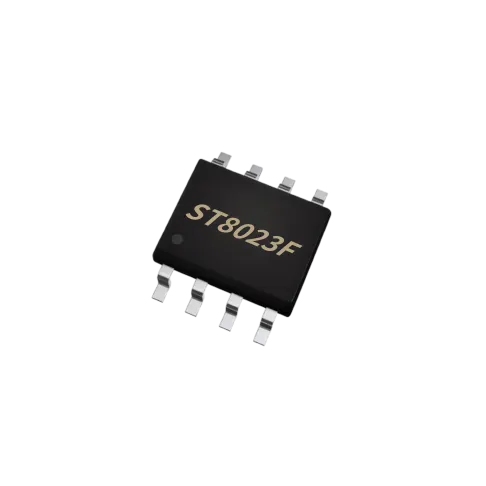

ST8023F 300mA 双向磁保持继电器驱动芯片 5~36V
参数规格
Operating Voltage Range5 ~ 36V
Driving Current Capability典型驱动电流300mA（随线圈电阻变化）；峰值驱动电流500mA@Vin=24V
Rds(on)12Ω（Vin=12V，PMOSFET+NMOSFET）；10Ω（Vin=30V，PMOSFET+NMOSFET）
Input High Level Threshold VTH2V（兼容大多数单片机）
Thermal Resistance θjaSOT23-6：190℃/W；SOP-8：128℃/W
PackageSOT-23-6 / SOP-8
产品详情
产品简介
ST8023F 是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力与超低功耗特性。芯片输入电压范围 5~36V，静态电流小于 1µA，可提供 300mA 典型驱动电流（随继电器线圈电阻而变化）与 500mA 峰值驱动电流（Vin=24V）；输入高电平阈值 2V，可与大多数单片机直接兼容。芯片通过 A、B 两路输入逻辑控制 OA、OB 输出：A=1/B=0 时继电器吸合（ON），A=0/B=1 时释放（OFF），两输入同电平时输出高阻保持状态，配合脉冲触发方式即可实现磁保持继电器的正反向驱动。片内集成续流二极管，正向压降典型 0.8~1.5V（Is=1A）。ST8023F 提供 SOT-23-6 与 SOP-8 两种封装，工作温度范围 -40~+85℃，可广泛用于智能电表及其他脉冲、电平控制应用。
产品特性
- 输入电压范围：5~36V
- 超低功耗：静态电流 IQ<1µA
- 典型驱动电流 300mA，峰值驱动电流 500mA（Vin=24V）
- 输入高电平阈值 2V，兼容大多数单片机
- 低导通电阻：12Ω（Vin=12V）/10Ω（Vin=30V），PMOSFET+NMOSFET
- 内置续流二极管（0.8~1.5V@Is=1A）
- A/B 输入逻辑控制，同电平输出高阻保持
- SOT-23-6 / SOP-8 封装，-40~+85℃
典型应用
- 智能电表
- 磁保持继电器控制
- 脉冲与电平控制应用
