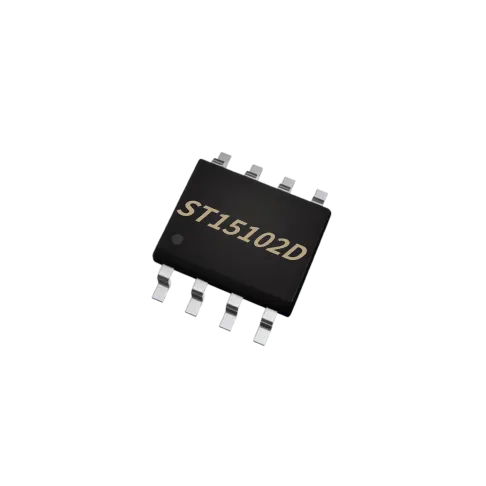

ST15102S/ST15102D 2位双向电平转换器 24Mbps 免方向控制

Name: ST15102S/ST15102D 2位双向电平转换器 24Mbps 免方向控制
Brand: 燊塔科技
SKU: ST15102S / ST15102D

ST15102S / ST15102D

ST15102S/ST15102D 是 2 位非反相双向电压电平转换器，采用两个独立可配置电源轨：A 端口跟踪 VCCA（1.65V~5.5V），B 端口跟踪 VCCB（2.3V~5.5V，要求 VCCA≤VCCB），可在 1.8V、2.5V、3.3V、5V 任意电压节点之间双向转换。芯片无需方向控制信号，推挽应用数据速率最高 24Mbps、开漏应用 2Mbps；具备 VCC 隔离功能（任一 VCC 接地时双端口高阻）、无需供电时序（VCCA/VCCB 任意优先上电），IOFF 支持部分断电模式；OE 输出使能低电平时全部 I/O 进入高阻态，显著降低静态功耗。ST15102S 采用 SOT23-8 封装，ST15102D 采用 DFN1.4×1-8L 超小封装，工作温度 -40~+125℃，广泛应用于 I2C/SMBus、UART、GPIO 等接口的电平转换。

在线咨询

参数规格

Features无需方向控制信号；支持推挽与开漏应用；VCC 隔离（任一VCC接地时双端口高阻）；无需供电时序（VCCA/VCCB任意优先上电）；IOFF 支持部分断电模式

Translators per Package2-Bit（2路双向通道）

Data Rate (Mbps)推挽应用最高 24Mbps；开漏（Open-Drain）应用 2Mbps

VCCA Range(V)1.65 ~ 5.5 V

VCCB Range(V)2.3 ~ 5.5 V（要求 VCCA ≤ VCCB）

Direction双向（非反相），无需方向控制，支持1.8V/2.5V/3.3V/5V电平节点双向转换

PackageST15102S: SOT23-8；ST15102D: DFN1.4×1-8L

Temp.-40℃ ~ +125℃

产品详情

产品简介

ST15102S/ST15102D 是 2 位非反相双向电压电平转换器，适用于开漏与推挽应用。芯片采用两个独立可配置电源轨：A 端口工作电压 1.65V~5.5V 并跟踪 VCCA，B 端口工作电压 2.3V~5.5V 并跟踪 VCCB（VCCA≤VCCB），从而在支持更低与更高逻辑电平的同时，实现 1.8V、2.5V、3.3V、5V 任意电压节点之间的双向转换。芯片无需方向控制信号，推挽应用最高数据速率 24Mbps，开漏应用 2Mbps。当输出使能（OE）输入为低电平时，全部 I/O 进入高阻态，显著降低电源静态电流；为确保上下电期间保持高阻，OE 应通过下拉电阻接 GND。芯片具备 VCC 隔离特性，任一 VCC 接地时两个端口均为高阻态，且无需供电时序，VCCA 或 VCCB 均可先行上电，IOFF 电路支持部分断电模式运行。ST15102S 采用 SOT23-8 封装，ST15102D 采用 DFN1.4×1-8L 封装，工作温度范围 -40~+125℃。
