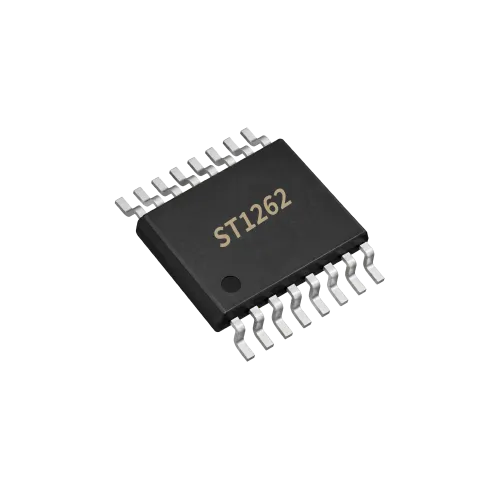

ST1262 1.65A 单相全波无刷直流电机驱动芯片
参数规格
Power Bus Supply Voltage VM工作 3~20V；绝对最大 25V（概述 3~18V）
Output Current per PhaseIOUT 0~1.55A，峰值 1.65A（单相全波）
Rds(on) (HS+LS)上臂+下臂各 0.4~0.5Ω @VCC=12V, Io=200mA（合计约 0.8~1.0Ω）
PWM Carrier Frequency RangePWM输入 5~100kHz；内部输出固定 20~28kHz
Current Sensing Scheme内置限流检测（无需外部采样电阻）
Motor Control Algorithm单相全波，霍尔输入换相（有霍尔）
Control Interface单路PWM直接调速；FG转速输出；RD转动检测输出
Dead Time-（单相自同步，未公布死区）
Quiescent/Sleep Current (Iq/Isleep)工作电流 IVCC 4~8mA（VCC=12V）
Protection Features过温TSD(170℃)、过流OCP(内部限流1.65A)、堵转保护+自动重启
Fault FeedbackFG转速反馈、RD锁定检测输出（开漏）
Logic Supply逻辑输入 0~5.5V，无内置LDO
Operating Temperature-40~105℃（工业级）
Modulation Method直接PWM调速（单相）
Additional Features软启动、最低转速限制、可调速度斜率、噪声控制模式、内置霍尔偏置
PackageeTSSOP16L（5×4.4，e=0.65）
产品详情
产品简介
ST1262 是一款单线圈无刷直流电机驱动芯片，电源电压范围 3~18V，输出电流 0~1.55A、峰值 1.65A，采用单相全波驱动与高效的直接 PWM 控制方式调节无刷直流电机转速。芯片集成最低速度限制模式（ST1262E）/最低停转 PWM 模式（ST1262S）、可调速度斜率控制与软启动功能，软启动可抑制高峰值启动电流，即使在低转速下也能提供可靠启动；噪声控制模式通过 SQ 脚外接电阻优化低噪声性能，实现 BLDC 风扇电机低噪声、低振动运行。芯片内置过温保护（150~180℃，迟滞 30℃）与过流保护（内部限流 1.65A），具备堵转保护和自动重启功能，并提供 FG 转速反馈与 RD 转动检测输出。ST1262 采用 eTSSOP16L（5mm×4.4mm）封装，为个人计算机电源散热风扇、CPU Cooler/VGA 散热风扇等 PWM 调速风扇应用提供集成的电机驱动解决方案。
产品特性
- 单相全波驱动器，电源电压范围 3~18V
- 输出电流 0~1.55A，驱动峰值电流 1.65A
- 高效的直接 PWM 调速（输入 5~100kHz，内部输出 20~28kHz）
- 可调的最低风扇速度限制（ST1262E）/ 最低停转 PWM（ST1262S）
- 可调的速度斜率控制与可调的软启动、软自启动功能
- SQ 脚噪声控制模式，优化低噪声、低振动性能
- 内置过温保护（TSD 150~180℃，迟滞 30℃）与过流保护（内部限流 1.65A）
- 堵转保护和自动重启
- 内置霍尔偏置（1.2V）
- FG 转速反馈输出与 RD 转动检测输出
- eTSSOP16L（5mm×4.4mm，e=0.65）封装
典型应用
- 个人计算机电源散热风扇
- CPU Cooler/VGA 散热风扇
- PWM 调速控制风扇
