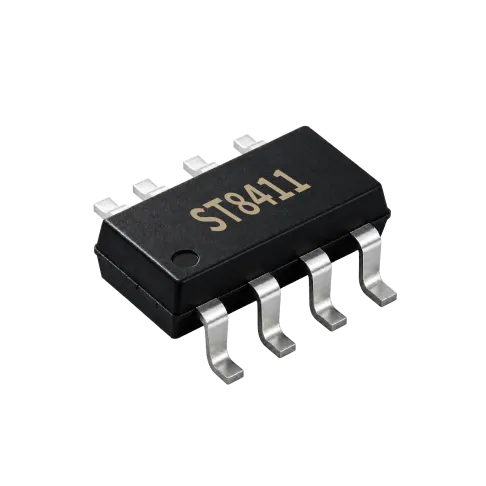

ST8411 3~6V 同步整流控制器
参数规格
System Output Voltage3~6V (Startup 3.0V / Clamp 5.45V / OVP 6V)
Operating ModeDCM, QR
Turn-On DelayTurn-On Delay 70ns (typ 70/max 150)
Turn-Off DelayTurn-Off Delay 50ns (max 150)
PackageSOP8
产品详情
产品简介
ST8411 是一款高性能副边同步整流驱动芯片，通过驱动内部低导通电阻 N 沟道 MOSFET，替代传统反激电源副边的续流二极管，提升系统效率并简化热设计。芯片检测内部 SR MOSFET 的漏极电压以控制其栅极开通与关断，可用于 DCM 与 QR 模式的反激系统。ST8411 具备输出电压检测功能：输出电压高于 3V 时启动工作；高于 5.45V 时内部 3mA 下拉电流防止空载时系统输出电压上漂；检测到输出电压高于 6V 时施加强下拉电流，阻止输出电压继续上升，为 5V 电源提供高效、安全、简洁的解决方案。
产品特性
- 支持 DCM 或 QR 模式系统工作
- 内置固定开通/关断延时，消除谐振振铃干扰
- 内置 5.45V 电压钳位下拉，防止空载输出电压过冲
- 内置 6V 过压保护，系统电压超过 6V 时强下拉
- 3V 启动电压
- 2.9V 欠压保护
- 最小导通时间可通过外部电阻编程，为不同系统提供出色瞬态响应
- 外围电路简单
典型应用
- 适配器、单节锂电池充电器、无绳电话
- ADSL 调制解调器、MP3 播放器等便携设备
- 备份电源与辅助电源
