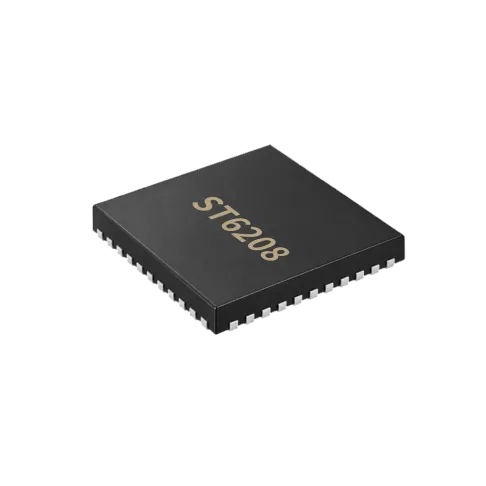

ST6208 摄像机镜头电机驱动芯片（Iris光圈+双路步进）
参数规格
Supply Voltage Range (VM)数字/模拟电源3.3V，电机电源VDD5/MVCC 5V（典型）
Continuous Output Current Iout (per channel)DC马达0.3A，STM步进马达0.8A（绝对最大额定值）
H-bridge Rds(on) (HS+LS)DC(OUT H桥) 2.0Ω（typ）/3.0Ω（max），STM 1.5Ω（typ）/2.5Ω（max）@Io=100mA
PWM Frequency Range内部 PID/SPI 控制（非外部标准PWM）
Protection Features过温保护(155~180℃,迟滞26℃)、欠压锁定UVLO1(2.27V)/UVLO2(2.20V)
Control InterfaceSPI 串行控制（PID）；集成 Iris DC马达驱动 + 2路STM步进驱动
Dead Time-
Quiescent/Sleep Current (Iq/Isleep)待机电流 VDD5 <10µA（RSTB=1）；MVCC待机 <2.0µA
Fault Feedback Pin (nFAULT)无
PackageLGA44 / QFN44（6×6，e=0.4）
Other FeaturesLED驱动: 2路开漏输出, 导通电阻5Ω
产品详情
产品简介
ST6208 是一款面向摄像机与安防摄像头的镜头电机驱动芯片，集成一路由 PID 系统控制的光圈（Iris）直流电机驱动，以及两路用于变焦与对焦控制的步进电机（STM）驱动，单芯片完成镜头光圈、变焦、对焦的完整驱动。芯片通过 SPI 串行接口配置寄存器，支持 256 微步细分驱动技术，实现超低噪声运行；内置霍尔信号放大器、8bit DAC 霍尔偏置控制与 10bit ADC，并提供 2 路开漏 LED 驱动输出。ST6208 具备过温保护与双路欠压锁定（UVLO1/UVLO2）功能，采用 QFN44/LGA44（6×6mm）封装。
产品特性
- 内置 Iris 光圈 DC 电机驱动（PID 闭环控制）
- 内置 2 路变焦/对焦步进电机（STM）驱动
- 256 微步细分驱动技术，超低噪声
- SPI 串行接口，时钟 1~5MHz
- 2 路开漏 LED 驱动输出（导通电阻 5Ω）
- 集成霍尔信号放大器、8bit DAC 与 10bit ADC
- 过温保护（155~180℃，迟滞 26℃）
- 双路欠压锁定 UVLO1（2.27V）/UVLO2（2.20V）
- QFN44/LGA44（6×6，e=0.4）封装
典型应用
- 摄像机
- 安防摄像头
- 消费类产品
- 机器人技术
- 医疗设备
