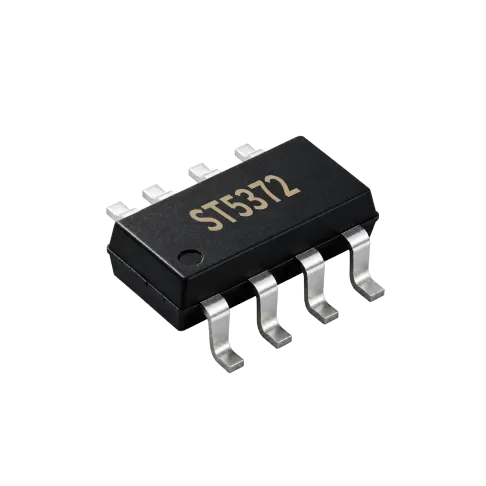

ST5372 低功耗实时时钟RTC芯片
参数规格
Alarm Sets2
Periodic IN2Hz to 1 Month (2Hz / 1Hz / 1/60Hz / 1/3600Hz / monthly selectable)
Standby400nA (typ. @3.6V)
CLK/INT OOpen Drain
Clock Adj.Yes
I/OI²C Two-wire Serial
Clock VDD1.8 ~ 5.5V
Work VDD1.8 ~ 5.5V
Accuracy-
PackageSOP-8 / TSSOP-8
ReferenceRS5C372A
产品详情
产品简介
ST5372 是一款低功耗实时时钟（RTC）电路，通过 I²C 两线接口与 CPU 实时通信，主要用于需要时间基准的系统。芯片可产生多种周期中断脉冲（最长周期可达一个月），并具备两组闹钟系统。ST5372 内部集成低功耗稳压电源，使振荡器在恶劣环境下也能以极低功耗正常工作（典型 400nA，3.6V）；提供带锁存的晶振停振检测，可据此确认内部时钟数据的有效性；内置数字时间调整电路保证高精度走时，并支持 32.768KHz 与 32KHz 两种晶振模式。
产品特性
- 超低功耗：典型 400nA（3.6V）
- 12 小时或 24 小时制实时时钟
- 自动闰年识别（2000~2099）
- BCD 码计时（时、分、秒）与万年历（闰年/平年、月、日、星期）
- 30 秒数字时间校正
- 可选 32.768KHz / 32KHz 频率输出
- 两路可编程闹钟输出
- 两路可编程方波输出，周期中断 1 秒至 1 个月可选
- I²C 两线接口，最高数据时钟 100KHz
- 晶振停振检测（带锁存），确保时钟数据有效性
- 高精度数字时间调整电路，保证走时准确
- 低电压工作：计时电压与通信电压均低至 1.8V
- SOP-8 / TSSOP-8 封装，与 Ricoh RS5C372A 完全兼容
