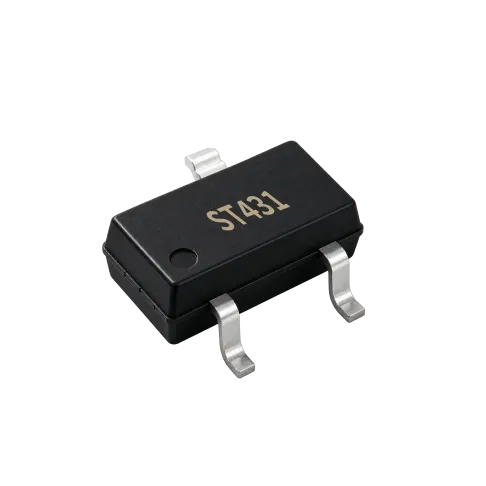

ST431 2.5V 可调精密基准电压源

Name: ST431 2.5V 可调精密基准电压源
Brand: 燊塔科技
SKU: ST431

ST431

ST431 系列是三端可调精密并联稳压器，全工作范围内保证热稳定性，具有陡峭的导通特性、低温度系数与低输出阻抗，是开关电源、充电器及其他可调稳压应用中齐纳二极管的理想替代器件。输出电压可通过外部电阻在基准电压 2.5V 至最高阴极电压 36V（耐压最高 40V）之间任意设定，阴极电流范围 1~100mA，基准精度提供 0.4%（A 型）与 1.0%（B 型）两档。容性负载下保持高稳定性，温度偏差典型 4.5mV，动态输出电阻典型 0.2Ω。提供 TO-92、SOT23-3 封装，广泛应用于充电器、电压适配器、开关电源、显卡与精密电压基准。

在线咨询

参数规格

Cathode Voltage2.5~36V (programmable; max 40V)

Cathode Current1~100mA

Reference Voltage2.5V

Reference Accuracy0.4% (A) / 1.0% (B)

Min. Cathode Current for Regulation1.0mA (typ 0.4mA)

PackageTO-92, SOT23-3

产品详情

产品简介

ST431 系列为三端可调并联稳压器，在全工作范围内保证热稳定性。芯片具有陡峭的导通特性、低温度系数与低输出阻抗，是开关电源、充电器及其他可调稳压应用中齐纳二极管的理想替代品。ST431 耐压 40V，输出电压可设定为基准电压 VREF（2.5V）至相应最大阴极电压之间的任意值，精密基准提供 0.4% 与 1.0% 两档带隙容差。

产品特性

可编程精密输出电压 2.5V~36V
高精度基准电压：典型 0.15%
容性负载下高稳定性
低温度偏差：典型 4.5mV
全范围低等效温度系数：典型 20ppm/℃
低动态输出电阻：典型 0.2Ω
灌电流能力 1mA~100mA
低输出噪声
宽工作温度范围 -40~150℃
TO-92、SOT23-3 封装

典型应用

充电器
电压适配器
开关电源
显卡
精密电压基准
