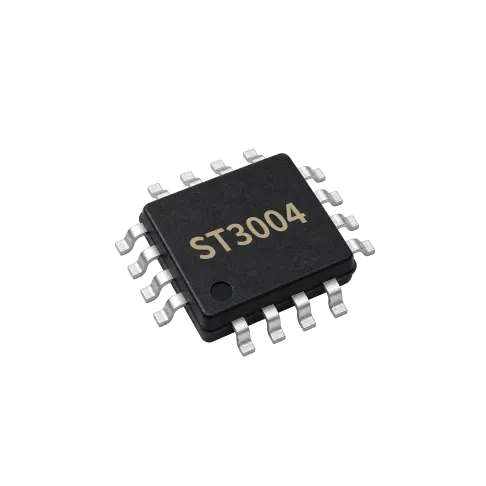

ST3004 3~4S 锂电池保护芯片
参数规格
Device Type3~4S Li-ion cell hardware protection IC
Cells in Series3~4S
Quiescent CurrentNormal 15µA(typ); Sleep 5µA(typ)
Overcharge Protection Voltage (OVP)4.150~4.400V(configurable); Acc ±25mV
Overcharge Release Voltage4.100V(typ)
Overdischarge Protection Voltage (UVP)2.200~2.800V(config.); Acc ±30mV
Overdischarge Release Voltage3.000V(typ)
Discharge OC Protection 1 (OCD1)0.050~0.100V(config.); Acc ±5mV
Discharge OC Protection 2 (OCD2)0.100~0.200V(config.); Acc ±10mV
Short Circuit Protection200mV/400mV(config.); Acc ±20mV
Charge OC Protection (OCC)-0.005~-0.080V(config.); Acc ±5mV
Protection AccuracyOVP ±25mV; UVP ±30mV
Temperature ProtectionCharge hi/lo, discharge hi/lo (4 temps), ext. resistor+NTC
Cell BalancingYes (internal + external balancing)
Delay TimeOV 0.5~1.5s; UV 0.5~1.5s; OCD1 0.5~1.5s; OCD2 50~150ms; SC 200~300µs (DVT/DCT ext. cap)
PackageSSOP16
产品详情
产品简介
ST3004 是一款适用于 3~4S 锂离子电池保护芯片，通过集成高精度电压、电流和温度检测和延时电路，为电池提供全面的保护，保障电池的使用安全，延长电池的使用寿命。
产品特性
- 充电过压保护：范围 3.650V / 3.850V / 4.150V~4.400V，精度 ±25mV，步进 25mV，迟滞 0~400mV
- 充电过流保护：范围 -0.005V~-0.080V，精度 ±5mV，步进 5mV
- 放电欠压保护：范围 2.200V~2.800V，精度 ±30mV，迟滞 200mV~500mV
- 放电过流保护 1：范围 0.050V~0.100V，精度 ±5mV；放电过流保护 2：范围 0.100V~0.200V，精度 ±10mV
- 短路保护检测：200mV / 400mV，精度 ±20mV
- 温度保护：充电高温/低温、放电高温/低温四重保护，阈值通过外部电阻灵活设置
- 延时时间：放电过流 1、放电过流 2 和放电欠压 3 个保护延时通过外部电容灵活设置
- 电池均衡：内部均衡和外部均衡，延长电池组寿命
- 低压禁充：防止电池组滥用，保障电池组安全
- 状态检测：充放电状态精确检测，精细化保护
- MOS 保护：抑制充放电 MOS 体二极管过热，可靠性高
- 休眠功能：正常状态 15µA（典型），休眠状态 5µA（典型）
- 封装形式：SSOP16
